Практические работы по сетевому администрированию

Автор: Козенцев Игорь Александрович

Организация: Жуковский филиал ГБПОУ «Брянский аграрный техникум

Населенный пункт: имени Героя России А.С. Зайцева» Брянская область, г. Жуковка

Практическая работа № 01

Тема:

Выполнение базовых сетевых настроек в Red OS

Цель:

• Повторить основные понятия связанные с IP-адресацией IPv4, а также способы назначение VLAN портам коммутатора в GNS3.

• Закрепить умение подбирать IP-адреса для сетевых узлов из диапазонов для частных сетей согласно RFC 1918.

• Сформировать умение выполнять назначение адресов и масок узлам на основе Red OS с помощью утилиты nmtui.

Информационно-техническое обеспечение:

1. Рабочее место обучающегося – ПК, Windows 10

2. Гипервизор Oracle VirtualBox

3. Сетевой эмулятор GNS3 (Graphic Network Simulator v3)

4. Виртуальный диск Red OS Server Minimum v8: «red-os-server-min.vdi ».

Что нужно сделать

В данной работе необходимо в GNS3 настроить стенд несложной топологии, состоящий из 4-х машин Red OS Server v8, подключенных к коммутатору:

Обобщённый алгоритм выполнения настроек:

1. Скопировать образ диска «red-os-server-min.vdi» из папки «C:\VMS» в папку «C:\Users \userXX\VirtualBox VMs».

2. В VirtualBox создать новую ВМ на основе скопированного диска (имя: red-os-server-min, основная память 1 ГБ, процессоров – 1).

1. Выполнить клонирование созданной ВМ red-os-server-min четыре раза, на четыре новых ВМ: ws1, ws2, ws3, ws4.

2. В GNS3 на основе ВМ (ws1, ws2, ws3, ws4) создать четыре одноимённых шаблона с общей корневой частью имени «.lan».

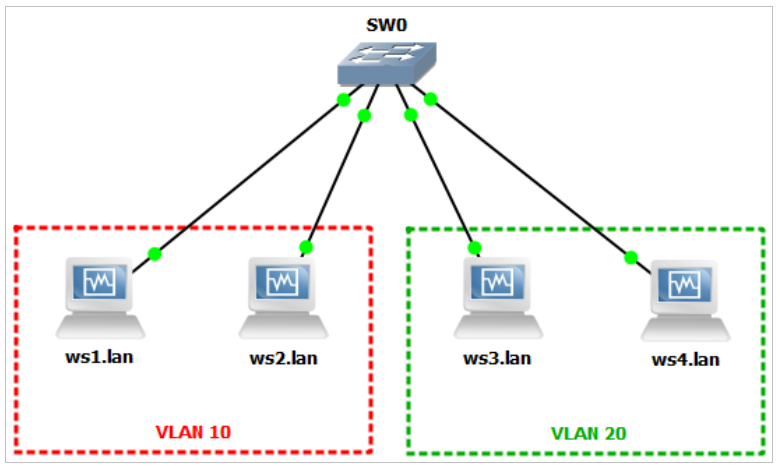

3. Построить схему в GNS3 в соответствии с рисунком.

4. Задать имена хостам соответственно: ws1.lan, ws2.lan, ws3.lan, ws4.lan.

5. Прописать на интерфейсах ВМ IP-настройки из любого диапазона, разрешённого для частных сетей согласно RFC 1918.

6. Выполнить тестирование полной связности сети.

7. Назначить на соответствующие порты коммутатора SW0 виртуальные сети VLAN 10 и VLAN 20.

8. Выполнить тестирование функциональности созданных VLAN.

Замечания и разъяснения по отдельным пунктам общего алгоритма:

1. При копировании не забудьте, что папка C:\VMS защищена от изменений. Файл диска надо «red-os-server-min.vdi» надо не перемещать, а именно копировать! Папка C:\Users отражается в проводнике Windows как «Пользователи».

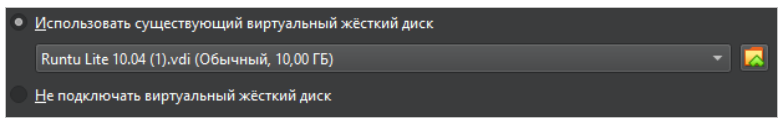

2. В VirtualBox создаём новую машину с названием «red-os-server-min.vdi». В разделе «Оборудование» выставляем поле «Основная память» в 1024 МБ, а в поле «Процессоры» ставим 1. В разделе «Жёсткий диск» выставляем переключатель «Использовать существующий жёсткий диск»:

   Справа нажимаем жёлтую кнопочку с зелёной галочкой «Выбрать образ жёсткого диска …» и в папке «C:\Users \userXX\VirtualBox VMs» находим образ «red-os-server-min.vdi» и добавляем его в менеджер виртуальных носителей. Получаем установленную ВМ «red-os-server-min».

3. ПКМ нажимаем на установленную ВМ и запускаем клонирование. В открывшемся диалоговом окне заменяем имя «Клон red-os-server-min» на ws1. В поле «Политика MAC-адреса» обязательно выбираем «Сгенерировать новые MAC-адреса для всех сетевых адаптеров». Нажимаем кнопку «Готово» и ждём завершение клонирования ВМ.
   Повторяем этот для трёх оставшихся машин: ws2, ws3, ws4.

Полный текст статьи см. в приложении.
